中望CAD 2011



   中望CAD 2011.6.30版本对中望CAD2011版本的性能进行了全面提升。中望CAD2011从提升用户设计感受入手,引入参数化 ,表格和字段,多重引线,标注等多种新功能。对中望CAD原有功能进行性能提升,进行了诸如捕捉功能的完善,refedit以及raster image的 改进等,大大提升了中望CAD的各项性能。ZRX接口和文档的完善,将会使二次开发用户得到更为全面的接口支持。



表格功能



表格功能(Table)

   表格功能(Table)为用户提供更为便捷的数据显示方式,便于用户进行数据统计和分析。中望CAD 2011新增 表格功能支持表格创建,表格样式,表格在位编辑,表格夹点编辑以及表格导入导出功能。


表格创建 支持从空表格开始进行创建,以及从Excel导入进行创建的两种表格创建方式。从空表格 开始创建时支持指定插入点和指定窗口两种创建方式,用户可以根据实际需要进行选取。当用户选择从Excel导入表格时,仅能以指定插入点方 式进行表格创建。


表格样式中望CAD 2011中提供默认表格样式名为Default。用户可以根据需要创建自定义表格样式,也可 以根据需求对已有表格样式进行修改和删除。用户可以通过“表格样式”对话框,也可以通过CTABLESTYLE系统变量来设置当前表格样式,用户 新创建表格将按照当前表格样式进行创建。


表格在位编辑支持表格插入,删除,单元格合并操作,支持单元格内容的格式设置,支持块,公式 以及字段插入功能。单击表格中的单元格显示表格工具栏,如下:

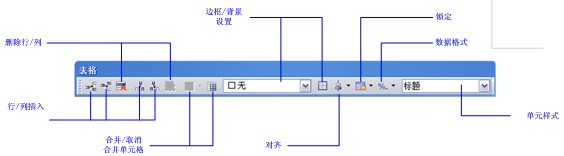

中望CAD2011表格工具栏

表格在位编辑支持多行文字在位编辑功能,双击单元格,显示多行文字在位编辑工具栏,用户可以进行对单元 格中的多行文字内容进行在位编辑。


表格夹点编辑支持表格单夹点编辑。用户通过夹点编辑可以改变表格以及单元格的大小。


表格导出将DWG文件中的table对象,通过TableExport命令导出为Excel文件,文件格式为XLS。用户 可以通过Excel导入导出功能实现表格在DWG文件和Excel文件之间的转换。

参数化设计



参数化功能(Parametric)

在中望CAD 2011中,新的参数化功能将帮助用户通过基于设计意图的图形对象约束来实现绘图过程,同时几何 约束和标注约束还可以帮助用户确立关联几何对象之间的约束关系,从而在用户修改图形的过程中,保持各集合对象间的特定的关联以及尺寸 。

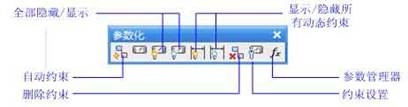

中望CAD 2011版本中参数化功能包含了几何约束,自动约束,约束栏,标注约束,删除约束,约束设置以及参 数管理器等几大功能。可用于建立的约束包括几何约束和标注约束。自动约束功能将根据所选几何对象的特性建立包括平行,水平,同心,垂 直等多种几何约束。

中望CAD2011几何约束

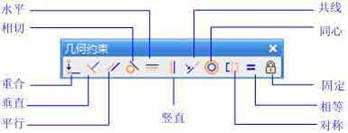

几何约束几何约束用于建立和维持对象间,对象间的关键点,对象相对于坐标系之间的几何关系,包括:重合,垂直,平行,相 切,水平,竖直,共线,同心,对称,相等以及固定等多种几何关系。

中望CAD2011标注约束

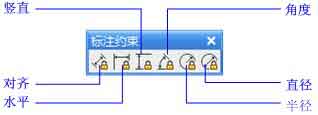

标注约束标注约束用于设置几何体的尺寸,更改几何体的标注约束值会迫使几何体改变。标注约束包括:线性,水平,竖直,对 齐,角度,半径以及直径等多种约束标注。目前中望平台支持的标注约束为动态约束。

中望CAD2011标注约束

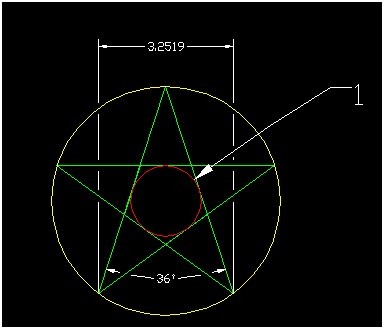

下图是通过参数化功能进行约束后的设计图,图中将各几何体之间的约束关系进行了标识,显示了各几何体间的相对关联关系,并对几何体 进行了标注约束,完成了对几何体外观的限制和约束。

中望CAD2011通过参数化功能进行约束后的设计
图





多重引线



多重引线(MultiLeader)功能相比于引线(QLeader)功能增加了更多可控制项。通过该功能,用户可以根据需要按照引线箭头优先或内容 优先来创建多重引线。多重引线还为用户提供了设置“多重引线样式”的功能,通过设置多重引线样式,可在同一图形中创建出不同样式的多 重引线。

中望CAD2011多重引线功能

用户也可以通过MLEADEREDIT命令将引线加入多重引线对象,或从多重引线对象中删除引线。

中望CAD2011多重引线功能



字段功能



字段是在图形生命周期会发生变化的,可更新的文字。中望CAD 2011版本支持字段的创建和更新。用户可以通 过字段对话框创建包含字段的多行文字(MText)。

字段功能支持的字段类别包括:命名对象(标注样式、表格样式、块、视图、图层、文字样式、线型),打印 ,日期和时间,文档,链接以及其它(Diesel表达式和系统变量)等类型。

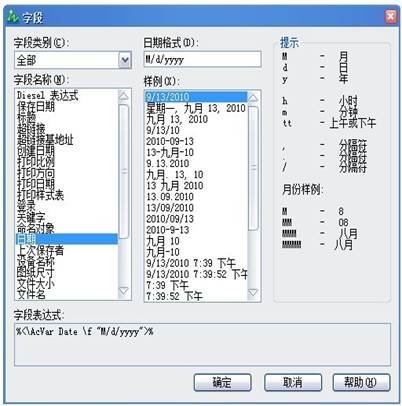

中望CAD2011字段功能支持的字段类别

在MText/Text/Attdef/Attrib/标注的编辑状态,可以通过插入字段,编辑字段,更新字段以及将字段转化为 文字,来对字段进行编辑。

中望ZWCAD 2011引入字段功能后,在MText编辑器上加入“插入字段”功能:

中望CAD2011字段功能中的插入字段功
能

字段内容更新,用户可以通过FIELDEVAL系统变量来设置字段更新的时机,还可以使用UPDATEFIELD在任何用户 希望更新的时间对字段进行即时更新。



Online Help帮助系统



    Online help系统为用户提供帮助文档的在线支持,将原有帮助文档仅能在版本更新时才进行更新,升级为用 户可以随时链接中望在线帮助系统,获取最新的帮助文档。

    在线帮助还为用户提供了在线教学电影播放功能,用户无需进行教学电影的安装,即可在线观看教学电影,弥 补了以往需要安装教学电影才能观看的缺陷。

    在线帮助系统可以通过帮助文档主菜单上的Online Help按钮进行链接。目前中望在线帮助系统支持简体中文 ,繁体中文,英文以及日文四个语言版本,包含了中望F1帮助中的所有文档。

通过zwcad2011的Online help系统



SXF文件格式支持(仅日文版本)



    中望CAD 2011日文版本新增SXF文件格式支持。支持将DWG文件和DXF文件转换为SXF文件,包括.sfc和.pc21两 种格式。支持DWG到SXF文件(SFC和PC21)的批量转换。中望CAD 2011日文版本支持模型空间的实体转换,支持图纸大小,图层,颜色,线型, 线宽,文字字体的转换。

SXF转换功能可以通过DWG2SXF命令进行调用,也可以通过主菜单「SXF変換」进行转换。

通过zwcad2011支持SXF文件格式



图块扩展工具



中望CAD 2011扩展工具新增图块扩展工具,包括改块线宽(CHGBWID),改块文字角度(CHGBANG),改块文字 高度(CHGBHEI)和改块图层(CHGBLAY)五个工具,对应功能分别为:
改块线宽:修改指定图块的线宽。
改块文字角度:修改指定图块的文字角度。
改块文字高度:修改指定图块的文字高度。
改块图层:修改指定图块的图层。
修改前图块:

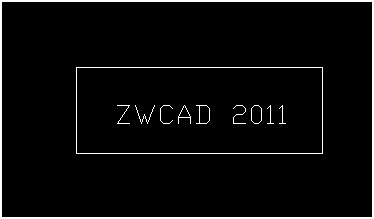

修改前图块

通过图块工具进行修改后:

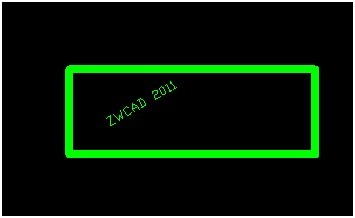

通过zwcad2011的图块工具进行修改后的图
块



标注打断



在标注或者尺寸线与其它实体相交的地方添加标注打断,使实体显示为一个整体。能够添加标注打断的标注类 型包括线性标注(包括对齐标注和转角标注),角度标注(三点角度标注和两线角度标注),直径标注,半径标注,坐标标注和弧长标注。

可以作为打断实体的实体对象包括标注,引线,直线,圆,椭圆,样条曲线,多线段,文字,多行文字,块( 仅限于以上列表中提到的实体类型)。

标注打断分为自动和手动两种方式,其中手动方式目前支持线性标注(对齐标注和转角标注),角度标注(三 点角度和二线角度),直径标注,半径标注。

使用自动方式添加的打断标注,在标注发生变化时,会同时更新标注打断。

中望CAD2011标注打断功能



PDF印功能



PDF(Portable Document Format)作为一种通用电子文档格式,被越来越多的文档所使用。中望CAD 2011版 本新增PDF打印功能,支持将任意DWG文件打印为PDF文件。

用户只需要在打印对话框中使用“添加绘图仪向导”将PDF打印设备添加为PDF打印机,即可进行PDF打印。

中望CAD 2011 PDF打印提供用户自定义PDF设置功能,用户可以在“PDF打印机自定义选项”对话框中进行设置 。

PDF打印支持用户自定义分辨率设置,最大分辨率可设置为4800DPI。中望CAD 2011PDF打印支持用户进行PDF文 档属性字段,包括标题,作者,主题以及关键字的设置。

PDF打印支持将图层信息保留到PDF文档中,即可以在PDF文档中通过打开或关闭原DWG文件的图层来进行审阅。

中望CAD 2011 版本PDF打印中将TTF文字输出为图像,具有更高的准确性。



三维轮廓线



三维轮廓线是中望CAD提供的又一三维新功能,该功能用于在图纸空间中创建三维实体的轮廓图像。

生成三维实体的轮廓线,分成可见线和隐蔽线两部分,并可以根据用户需要将这两部分创建成两个匿名块并在 不同的图层进行显示,或合并在一个匿名块在同一图层中显示。

将可见线和隐藏线创建为两个匿名块并在不同图层显示,所得结果如下:

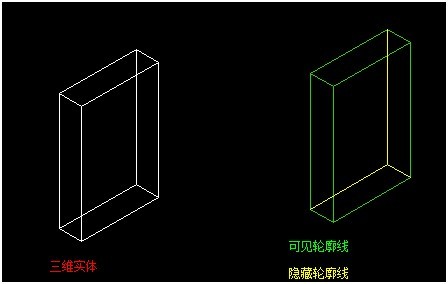

中望CAD2011三维轮廓线功能

根据用户需要可以把轮廓线投影到一个通过UCS原点且和观察方向垂直的平面。



功能改进



捕捉功能改进(Snap)

中望CAD 2011版本对捕捉功能进行了全面改进,提升了点选和捕捉的效率,新增磁吸,高亮悬停以及两点之间 中点等功能的支持。


点选和捕捉 提升了捕捉效率,通过空间索引的引入,极大的提升了捕捉的速度,特别在较大的图纸 中效果更为明显。解决了精度不高,捕捉容易出现偏差的问题,减小了捕捉的误差,为用户精确绘图提供了保证。用户可以通过TREEDEPTH系统 变量来设置空间索引的使用方式,进而对捕捉进行控制。


磁吸功能在用户使用捕捉功能时,当光标移动到捕捉标签范围内,光标将自动移动到实体具体特征 点上。磁吸功能可以提升用户捕捉的速度和精度,帮助用户更快,更准确的进行特征点的捕捉。


高亮悬停当鼠标移动到实体上时,实体将会通过高亮的方式进行显示。如下图当用户鼠标移动到外 围圆上,圆将以区别于该实体线型的线型进行显示。

zwcad2011的高亮悬停功能


Raster Image显示改进

中望CAD 2011版本对Raster Image改进,大幅提升了图片插入速度,以及重生成速度。对内存占用小于256M图 片多次插入或者大于256M图片插入进行了支持,同时对PCX图片的插入进行改进,提升了PCX图片插入的正确性。

RefEdit重构

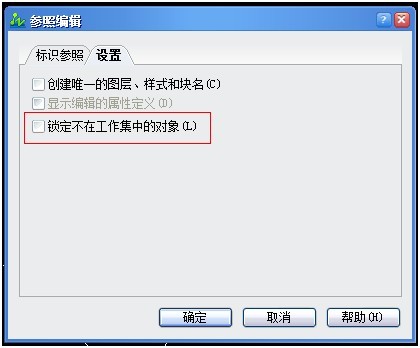

中望CAD 2011版本通过对REFEDIT命令重构,极大的提升了参照编辑的正确性,同时UNDo的正确性也得到了提 升。在正确性提升的基础上也进行了功能完善,例如嵌套选择支持框选,在编辑过程中可以在模型空间和图纸空间进行切换,通过取消勾选“ 锁定不在工作集对象”,达到编辑非工作集对象的目的。

zwcad2011的RefEdit重构功能


属性定义增加多行文字支持

属性定义新增多行文字的支持,用户在对属性进行定义时,可以将文本设置为多行文字,同时指定多行文字的 最大宽度。

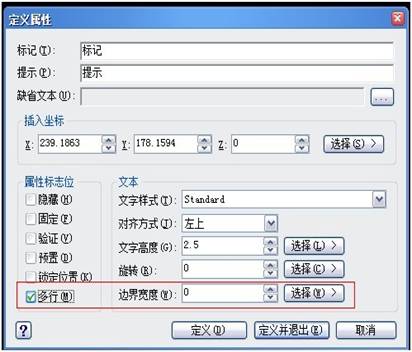

在“定义属性”对话框的“属性标志位”中增加“多行”复选框,当该复选框被选中,则“文本”中“边界宽 度”可以设置。“边界宽度”在单行文字中不适用。

zwcad2011属性定义增加多行文字支持

zwcad2011属性定义增加多行文字支持

使用-ATTDEF命令进行命令行方式属性定义时,在命令行中增加“多行”选项:

zwcad2011属性定义增加多行文字支持

用户可以通过设置AFLAGS值为32,设置属性定义为多行文字。


超链接功能增强

在中望CAD 2011版本之前的版本中,如果用户要打开超链接所指向的文件或路径,仅能使用右键点选,然后选 择“打开链接”的方式进行打开。中望CAD 2011版本,增加了CTRL+“左键单击”打开超链接的功能,用户只需要按住CTRL键,然后单击超链接 实体即可打开相应的文件。



二次开发性能提升



ZRXSDK性能提升

中望CAD 2011版本ZRXSDK在前一个版本的基础上新增加200多个接口,并对原100多个接口进行了完善,修复了 大量的接口错误,接口质量得到很大提升。特别是在数据库对象的打开状态的完善,图形实体显示机制改进,长事物机制改进。新增加了双击 编辑协议扩展机制和应用程序按需加载功能,新增6个MFC 扩展UI(ZcUi and ZdUi)类接口,弥补了先前版本ZRX在UI接口方面的短缺,新增加 了程序入口消息kInvkSubrMsg等等。

除此之外,中望CAD 2011版本ZRX还提供比较完善的开发帮助文档, 提供了 ZRX_Doc.chm和ZRX_Ref.chm帮助 文档,开发人员在开发的过程中能够更好地获得帮助。另对目前版本ZRXSDK中仍存在的空实现函数,该版本也提供了几种友好方式供开发人员 进行获悉。

ZRX接口改进主要包括以下几个方面:

1. 新增MFC扩展类

2. 提供按需加载机制功能类

3. 新增双击编辑协议扩展类

4. 增加ZRX程序入口消息类

5. 新增其它类以及全局函数,并对原有类以及全局函数进行完善


LISP接口完善

中望CAD 2011版本LISP接口在以前版本的基础上,提高并改善了接口质量,特别是在曲线测量函数部分的实现 方面有了很大的提高,改善的接口包括VLR-接口函数以及AUTOLISP接口函数,与此同时也新增VLAX-接口函数,VL-接口函数以及AUTOLISP接口 函数。


VBA功能完善

中望CAD 2011版本添加了一些VBA事件,UI对象,方法和属性。同时,对某些对象的方法和属性进行了改进和 完善。
